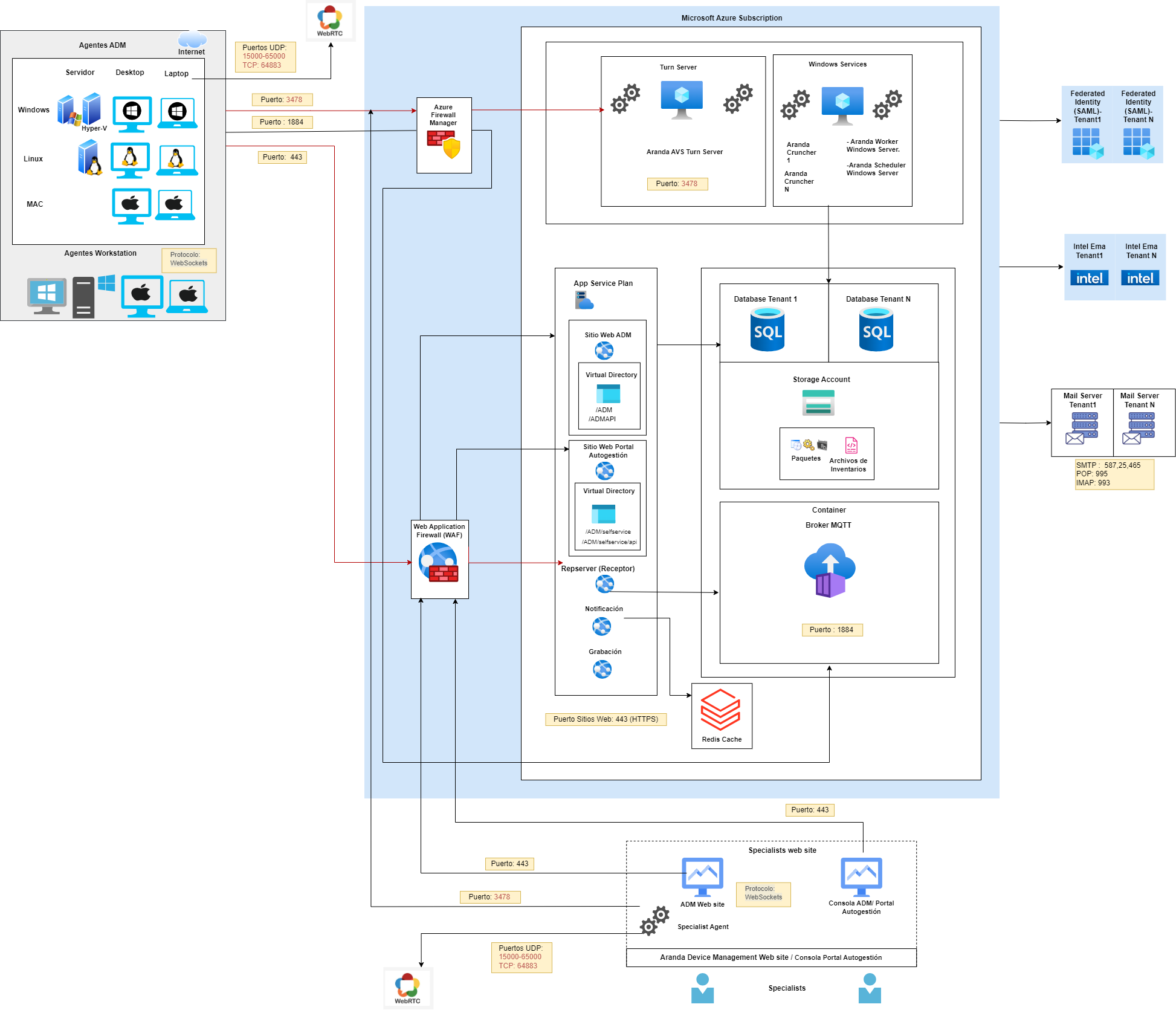

A arquitetura Aranda Device Management ADM é um aplicativo distribuído nos seguintes componentes:

Base de dados

Repositório onde todas as informações do sistema são armazenadas e hospedadas na nuvem Aranda. O banco de dados armazena informações de inventário de hardware, software e arquivos para todas as estações de trabalho.

Servidor de aplicativos

Este servidor hospedado na nuvem Aranda contém a lógica de negócios, bem como os módulos Mailer, DB Manager, Conserver e Cruncher. Além disso, ele se comunica com o Console Web para exibir as informações contidas no banco de dados lá.

Cruncher

É um serviço gerenciado pela Aranda, encarregada de pegar os dados armazenados no módulo Conserver, analisá-los, processá-los e salvá-los no banco de dados. Para fazer isso, ele descriptografa, descompacta e armazena os dados coletados por cada estação. Existem 2 trituradores:

Agente ADM

O agente de gerenciamento de dispositivos Aranda é o componente instalado nos dispositivos do cliente é responsável por gerar, compactar, criptografar e enviar via TCP/IP o inventário de hardware e software em cada uma das estações de trabalho; Também permite a geração de inventários e o gerenciamento seguro de comandos do servidor.

Esse componente é instalado no lado do cliente. Ele pode ser instalado localmente e/ou remotamente em cada estação de trabalho.

Repserver

Este componente, localizado na nuvem Aranda, é responsável por receber solicitações da rede LAN do cliente ou de equipamentos que estejam conectados diretamente pela Internet.  

Servidor Web RepServer

Este servidor localizado na nuvem Aranda contém o Internet Information Services IIS e o .Net Framework, no qual o aplicativo para o Web Administration Console está instalado.

Web Console

Através desta interface que o cliente, usuário ou administrador visualiza, eles poderão gerenciar e visualizar inventários de hardware e software por estação de trabalho, rastrear e controlar seus recursos de TI, executar tarefas de controle remoto.

Portal de Autogestão

Por meio dessa interface que o cliente visualiza, os usuários responsáveis pelos dispositivos poderão visualizar os projetos de distribuição de software disponíveis e realizar a instalação de forma autônoma.  

Servidor de turno

Quando dois dispositivos não conseguem estabelecer uma conexão direta entre si, é necessário um servidor Turn para facilitar a comunicação.

É um serviço do Windows instalado em uma máquina virtual em nuvem Aranda, que atua como uma ponte para controle remoto entre o agente especialista e o agente da estação de trabalho. Para ativar essa funcionalidade, ambos os agentes estabelecem uma conexão com o Turn Server, que está escutando na porta 8081 ou o parametrizado para operação no Onpremises, transmitindo os dados de um agente para o outro. (Nuvem, porta de escuta definida 3478)

Agente Especialista

Ele foi projetado para permitir o acesso ao controle remoto, transferências de arquivos e fazer gravações para auditorias. Cada especialista deve instalar este aplicativo na máquina onde trabalha.

Agente de estação de trabalho

Componente instalado em dispositivos Windows em arquiteturas, eles são responsáveis por receber suporte remoto. Ele pode ser localizado dentro e fora da infraestrutura do cliente.

Portos

Portas de comunicação usadas pelo Aranda Device Management (ADM) para permitir as comunicações necessárias.
